안녕하세요! 공급업체로서스위치 전원 공급 장치, 저는 전자기 간섭(EMI)이 이러한 전원 공급 장치를 사용하는 많은 사람들에게 얼마나 큰 골칫거리가 될 수 있는지 직접 보았습니다. EMI는 신호 왜곡부터 전체 시스템 오작동까지 모든 종류의 문제를 일으킬 수 있습니다. 그래서 이번 블로그 게시물에서는 스위치 전원 공급 장치에서 EMI를 줄이는 방법에 대한 몇 가지 팁을 공유하겠습니다.
스위치 전원 공급 장치의 EMI 이해
솔루션을 살펴보기 전에 EMI가 무엇인지, EMI가 스위치 전원 공급 장치에서 왜 그렇게 문제가 되는지 빠르게 이해해 보겠습니다. 스위치 전원 공급 장치는 전류를 빠르게 켜고 끄는 방식으로 작동하여 고주파 전기 신호를 생성합니다. 이러한 신호는 전원 공급 장치에서 방출되어 근처의 다른 전자 장치를 방해할 수 있습니다. 이것을 우리는 전자기 간섭이라고 부릅니다.
EMI에는 전도형과 방사형의 두 가지 주요 유형이 있습니다. 전도된 EMI는 전력선과 신호 케이블을 통해 이동하는 반면, 방사된 EMI는 전자기파의 형태로 공기 중으로 방출됩니다. 두 유형 모두 문제를 일으킬 수 있지만 완화하려면 서로 다른 접근 방식이 필요합니다.
PCB 설계 고려 사항
EMI를 줄이는 첫 번째 단계 중 하나는 인쇄 회로 기판(PCB) 설계에 세심한 주의를 기울이는 것입니다. 명심해야 할 몇 가지 주요 사항은 다음과 같습니다.
- 구성요소 배치:고전류 및 고주파 트레이스의 길이를 최소화하는 방식으로 구성요소를 배치하십시오. 민감한 구성요소를 시끄러운 구성요소로부터 멀리하고 유사한 기능을 가진 구성요소를 함께 그룹화하십시오. 예를 들어, 고전류 경로의 루프 영역을 줄이려면 스위칭 트랜지스터와 다이오드를 변압기 가까이에 배치하십시오.
- 추적 라우팅:저항과 인덕턴스를 줄이려면 고전류 경로에 짧고 넓은 트레이스를 사용하십시오. 트레이스의 날카로운 모서리는 반사를 일으키고 EMI를 증가시킬 수 있으므로 피하십시오. 대신 둥근 모서리나 45도 각도를 사용하세요. 또한 전원과 접지 트레이스를 별도로 유지하고 접지면을 사용하여 전류에 대한 낮은 임피던스 복귀 경로를 제공하십시오.
- 레이어 스택업:적절한 레이어 스택업은 EMI를 줄이는 데 도움이 될 수 있습니다. 전력 평면과 접지 평면을 사용하여 저임피던스 전력 분배 네트워크를 제공합니다. 차폐를 제공하기 위해 전원 평면과 접지 평면 사이에 신호 레이어를 배치합니다. 이는 전도 및 방사 EMI를 모두 줄이는 데 도움이 될 수 있습니다.
필터링 및 디커플링
EMI를 줄이는 또 다른 효과적인 방법은 필터와 디커플링 커패시터를 사용하는 것입니다. 작동 방식은 다음과 같습니다.
- 입력 필터:전도성 EMI를 억제하려면 스위치 전원 공급 장치의 전원 입력에 입력 필터를 설치하십시오. 입력 필터는 일반적으로 π-필터 또는 L-필터와 같은 특정 구성으로 배열된 인덕터와 커패시터로 구성됩니다. 이 필터는 고주파 노이즈가 전원 공급 장치로 유입되는 것을 차단하고 해당 노이즈가 전원으로 다시 전도되는 것을 방지할 수 있습니다.
- 출력 필터:입력 필터와 마찬가지로 출력 필터를 사용하여 전원 공급 장치 출력에서 전도성 EMI를 억제할 수 있습니다. 출력 필터는 출력 전압의 리플과 잡음을 줄이는 데 도움이 되어 부하 성능을 향상시킬 수 있습니다.
- 디커플링 커패시터:집적 회로(IC)의 전원 핀 가까이에 디커플링 커패시터를 배치하여 로컬 전원을 제공하고 전원 공급 장치의 임피던스를 줄입니다. 디커플링 커패시터는 고주파 잡음을 필터링하고 IC 작동에 영향을 주지 않도록 방지하는 데 도움이 됩니다.
차폐
차폐는 방사 EMI를 줄이는 물리적 방법입니다. 다음은 사용할 수 있는 몇 가지 차폐 기술입니다.

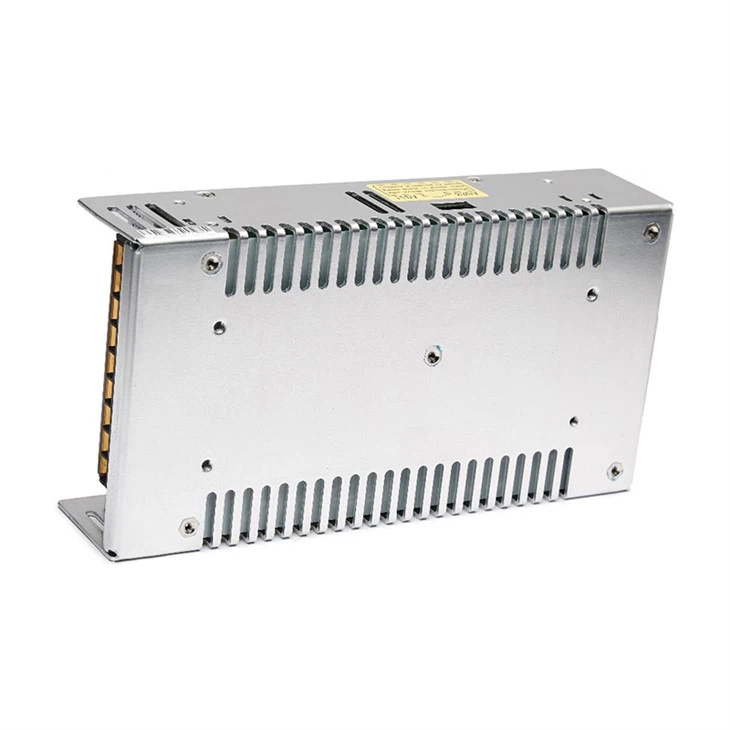

- 금속 인클로저:스위치 전원 공급 장치를 밀봉하려면 금속 인클로저를 사용하십시오. 금속 인클로저는 차폐 역할을 하며 전자파가 전원 공급 장치에서 방출되는 것을 방지할 수 있습니다. 효과적인 차폐 경로를 제공하려면 인클로저가 적절하게 접지되어 있는지 확인하십시오.
- 차폐 케이블:전원 및 신호 연결에는 차폐 케이블을 사용하십시오. 차폐 케이블은 내부 전도체 주위에 전도성 차폐를 갖고 있어 전자기 간섭이 케이블에 들어오거나 나가는 것을 차단할 수 있습니다.
- 페라이트 비드:페라이트 비드는 케이블의 고주파 노이즈를 억제하는 데 사용할 수 있는 수동 부품입니다. 페라이트 비드는 고주파 에너지를 흡수하여 열로 변환하는 방식으로 작동합니다. 방사 EMI를 줄이기 위해 전원 및 신호 케이블에 배치할 수 있습니다.
접지
EMI를 줄이려면 적절한 접지가 필수적입니다. 다음은 몇 가지 접지 팁입니다.
- 단일 지점 접지:접지 루프를 최소화하려면 단일 지점 접지 방식을 사용하십시오. 접지 전류가 흐르는 경로가 여러 개 있을 때 접지 루프가 발생하며, 이로 인해 전자기 간섭이 발생할 수 있습니다. 단일 지점 접지 방식을 사용하면 모든 접지 연결이 단일 지점에 연결되므로 접지 루프 가능성을 줄일 수 있습니다.
- 접지면:앞서 언급한 것처럼 PCB의 접지면을 사용하여 전류에 대한 낮은 임피던스 복귀 경로를 제공합니다. 접지면은 신호 추적에 대한 차폐를 제공하여 전자기 간섭을 줄이는 데도 도움이 될 수 있습니다.
- 섀시 접지:스위치 전원 공급 장치의 금속 인클로저가 섀시에 올바르게 접지되었는지 확인하십시오. 이는 효과적인 차폐 경로를 제공하고 방사 EMI를 줄이는 데 도움이 될 수 있습니다.
기타 팁
스위치 전원 공급 장치에서 EMI를 줄이기 위한 몇 가지 추가 팁은 다음과 같습니다.
- 스위칭 주파수:민감한 장비의 주파수 범위를 벗어나는 스위칭 주파수를 선택하십시오. 스위칭 주파수가 높을수록 일반적으로 EMI가 낮아지지만 전원 공급 장치의 전력 손실도 증가할 수 있습니다. 따라서 스위칭 주파수와 EMI 사이의 균형을 찾는 것이 중요합니다.
- 스너버:스위칭 트랜지스터와 다이오드의 전압 스파이크와 링잉을 억제하려면 스너버를 사용하십시오. 스너버는 스위칭 파형의 고주파 성분을 줄여 EMI를 줄이는 데 도움이 될 수 있습니다.
- EMI 테스트:EMI 문제를 식별하고 해결하기 위해 설계 및 개발 프로세스 중에 EMI 테스트를 수행합니다. 이는 스위치 전원 공급 장치가 필수 EMI 표준을 충족하는지 확인하는 데 도움이 됩니다.
결론
스위치 전원 공급 장치에서 EMI를 줄이는 것은 복잡하지만 달성 가능한 작업입니다. 이 블로그 게시물에 설명된 팁과 기술을 따르면 스위치 전원 공급 장치에서 생성되는 전자기 간섭을 크게 줄이고 성능을 향상시킬 수 있습니다.

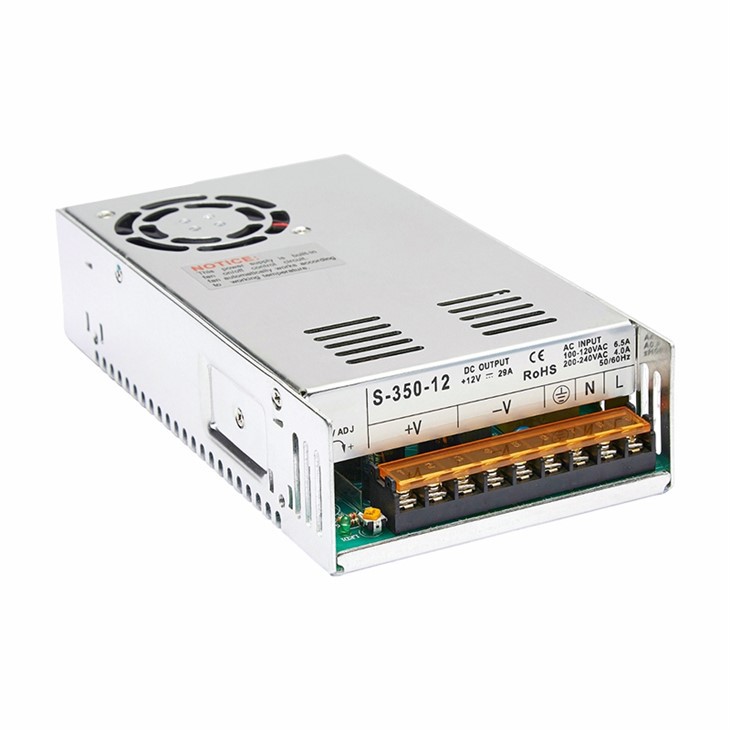

만약 당신이 고품질의 제품을 시장에 내놓고 있다면스위치 전원 공급 장치,6KW 통신 전원 공급 장치, 또는임베디드 전원 시스템, 저희가 도와드리겠습니다. 당사의 전원 공급 장치는 EMI 감소를 염두에 두고 설계되었으며 귀하의 특정 요구 사항을 충족하기 위해 귀하와 협력할 수 있습니다. 따라서 견적을 요청하거나 전원 공급 장치 요구 사항에 대해 논의하는 것을 주저하지 마십시오.
참고자료
- Henry W. Ott의 "전자기 호환성 공학"
- Abraham I. Pressman의 "스위칭 전원 공급 장치 설계"
